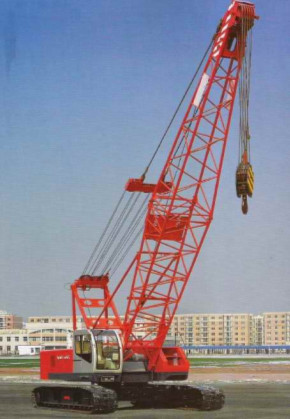

ГУСЕНИЧНЫЙ КРАН QUY50
|
| Модель |
QUY50 |
| Убойная масса в транспортном положении |
31т |
| Мощность двигателя |
115kвт |
| Максим.скорость передвижения |
1.1kм/ч |
| Преодолеваемый подъем |
40% |
| Максимальная грузоподъемность |
50т |
| Максим.грузовой момент |
1815kн.м |
| Длина основной стрелы |
13-52м |
| Угол наклона основной стрелы |
0-80градус |
| Длина гуська |
9.15-15.25м |
| Угол наклона гуська |
10-30 градус |
| Максим.скорость поворота платформы |
1.5обо/мин |
| Скорость подъёма одной веревки лебедки (без нагрузки,at 4th layer) |
65м/мин |
| Скорость наклона одной веревки стрелы(at 4th layer) |
52м/мин |
| Давление на грунт |
0.069Mбa |
| Размер габарита |
11.5x3.4x3.45м |
|

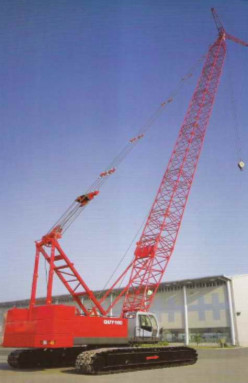

ГУСЕНИЧНЫЙ КРАН QUY100
|
| Модель |
QUY100 |
| Максимальная грузоподъемность, т |
100 |
| Длина стрелы, м |
18 - 72 |
| Длина гуська, м |
12-24 |
| Угол наклона стрелы, ° |
30 - 80 |
| Скорость подъема крюка, м/мин |
116/58
80/40 |
| Скорость опускания крюка, м/мин |
116/58
80/40 |
| Скорость каната подъема стрелы, м/мин |
54 |
| Скорость каната опускания стрелы, м/мин |
54 |
| Максимальный подъемный момент, т*м |
550 |
| Скорость поворота платформы, об/мин |
0 - 1,96 |
| Скорость передвижения, км/ч |
1,3/0,9 |
| Преодолеваемый подъем, % |
30 |
| Мощность двигателя, кВт(об/мин) |
200(2000) |
| Кратность полиспаста |
12 |
| Давление на грунт, МПа |
0,0927 |
| Снаряженная масса, т |
103 |
| Размер габарита,м |
9.6x3.3x3.3 |
| Масса противовеса, т |
34 |
|

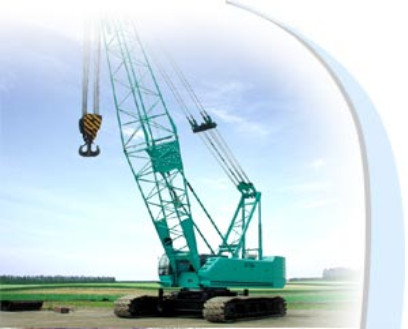

ГУСЕНИЧНЫЙ КРАН QUY150
|
| Модель |
QUY150 |
| Общая масса(с основным крюкоблоком,19м стрелой) |
46т |
| Мощность двигателя |
231kвт |
| Максим.скорость передвижения |
1.0kм/ч |
| Преодолеваемый подъем |
30% |
| Максимальная грузоподъемность |
150т |
| Максим.грузовой момент |
8240kн.м |
| Длина основной стрелы |
19-82м |
| Угол наклона основной стрелы |
-3-82'' |
| Длина гуська |
12-30м |
| Угол наклона гуська |
10'' 30'' |
| Максим.скорость поворота платформы |
1.5обо/мин |
| Скорость подъёма одной веревки лебедки (без нагрузки,at 5th layer) |
120м/мин |
| Скорость наклона одной веревки стрелы(at 5th layer) |
30м/мин |
| Давление на грунт |
0.093Mбa |
| Размер габарита |
11.5x3. |
|

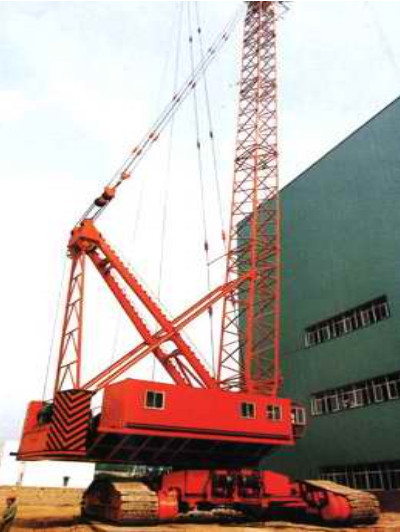

ГУСЕНИЧНЫЙ КРАН QUY220
|
| Модель |
QUY220 |
| Общая масса(с основным крюкоблоком ,18м стрелой) |
242т |
| Мощность двигателя |
242kв |
| Максим.скорость передвижения |
1.1kм/ч |
| Преодолеваемый подъём |
30% |
| Максим.грузоподъёмность |
220т |
| Максим.грузовой момент |
13000kн.м |
| Длина стрелы |
18-87м |
| Угол наклона основной стрелы |
-3-82.8градус |
| Легкая стрела |
60-96м |
| Длина гуська |
12-36м |
| Максим.скорость поворота платформы |
1.22обо/мин |
| Скорость подъёма одной веревки лебедки(at 5th layer) |
120ммин |
| Скорость наклона одной веревки стрелы (at 1st layer) |
23.8м/мин |
| Давление на грунт |
0.105 |
| Максим.вес отельной части в транспортным полжении |
55т |
| Размер габарита |
12.02x3.4x3.4м |
|

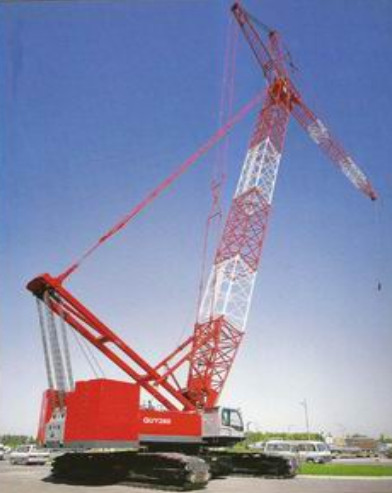

ГУСЕНИЧНЫЙ КРАН QUY260
|
| Модель |
QUY260 |
| Общая масса(с основным крюкоблоком ,18м стрелой) |
255т |
| Мощность двигателя |
242kв |
| Максим.скорость передвижения |
1.1kм/ч |
| Преодолеваемый подъём |
30% |
| Максим.грузоподъёмность |
260т |
| Максим.грузовой момент |
14715kн.м |
| Длина основной стрелы |
18-87м |
| Угол наклона основной стрелы |
-3-84градус |
| Легкая стрела |
60-96м |
| Длина гуська |
12-36м |
| Максим.скорость поворота платформы |
1.3обо/мин |
| Скорость подъёма одной веревки лебедки (без нагрузки,at 6th layer) |
137м/мин |
| Скорость наклона одной веревки стрелы (at 1st layer) |
54м/мин |
| Давление на грунт |
0.12 |
| Максим.вес отельной части в транспортным полжении |
55т |
| Размер габарита |
12x3.36x3.4м |
|
ГУСЕНИЧНЫЙ КРАН QUY300 |
| Модель |
QUY300 |
| Общая масса(с основным крюкоблоком ,18м стрелой) |
285т |
| Мощность двигателя |
310kв |
| Максим.скорость передвижения |
1.0kм/ч |
| Преодолеваемый подъём |
30% |
| Максим.грузоподъёмность |
300т |
| Максим.грузовой момент |
14800kн.м |
| Тяжёлая стрела |
18-42м |
| Угол наклона основной стрелы |
-3-84градус |
| Легкая стрела |
24-72-96м |
| Длина гуська |
12-36м |
| Максим.скорость поворота платформы |
1.4обо/мин |
| Скорость подъёма одной веревки лебедки(at 6th layer) |
100м/мин |
| Скорость наклона одной веревки стрелы (at 1st layer) |
24м/мин |
| Давление на грунт |
0.127Mбa |
| Максим.вес отельной части в транспортным полжении |
40т |
| Размер габарита |
11.2x3.35x3.4м |
|

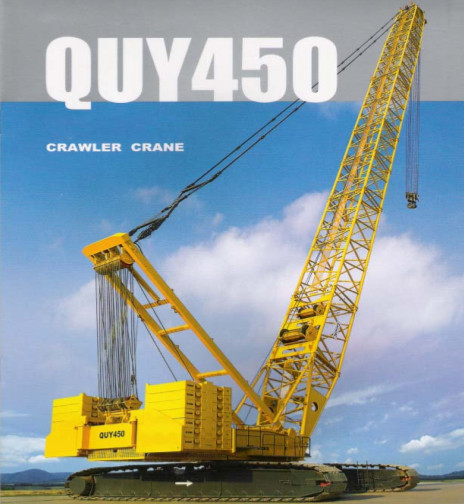

ГУСЕНИЧНЫЙ КРАН QUY450
|
| Модель |
QUY450 |
| Общая масса (с основным крюкоблоком ,18м стрелой) |
415т |
| Мощность двигателя |
383kв |
| Максим. скорость передвижения |
0.95kм/ч |
| Максим. грузоподъемность |
300т |
| Тяжелая стрела |
24-84м |
| Лёгкая стрела |
42-102м |
| Длина гуська |
12-36м |
| Максим. скорость поворота платформы |
1.0обо/мин |
| Скорость подъёма одной веревки лебедки |
130м/мин |
| Скорость наклона одной веревки стрелы |
50X2м/мин |
| Давление на грунт |
0.132Mбa |
| Максим. вес отельной части в транспортным положении |
59.5т |
| Габариты |
11.59x3.4x3.45м |
|
