ГОРНО-ПРОМЫШЛЕННОЕ ОБОРУДОВАНИЕ - дробилки

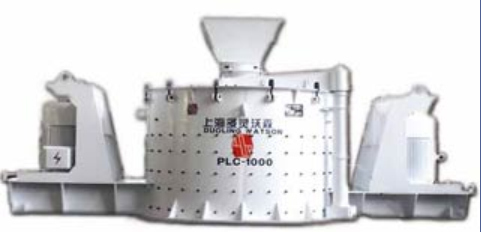

Вертикальные центробежные дробилки серии PLC



Характеристика:

  • Прекрасная форма готовой продукции
  • Высокая производительность
  • Регулируемый размер продукции
  • Легкость в обслуживании и высокий уровень безопасности
  • Низкие затраты на обслуживание и замену изнашиваемых частей



Модель Максимальный размер
сырья, мм
Производительность
т/час
Эл. мощность,
кВт
Максимальная скорость
вращения, об/мин
Диаметр ротора,
мм
Вес,
т
PCL-700 51 90-125 132-160 2050 660 6.5
PCL-850 89 160-250 160-220 1500 864 10.2
PCL-1000 127 240-400 2x (160-220) 1400 965 15.7
PLC-1250 152 500-750 2x (220-280) 1050 1168 23

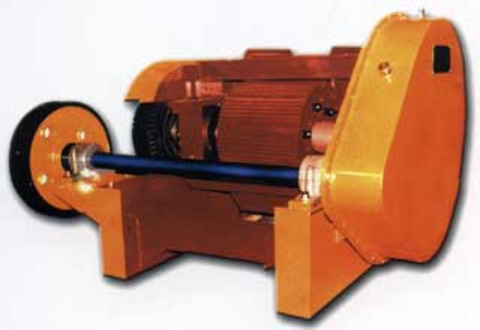

Двойные валковые дробилки серии PGT



Три модели двойной валковой дробилки серии PGT были внедрены недавно для дополнения щековой и конусной дробилок. Эти станки пневматической модели приводятся в движение между валками для простой эксплуатации и надежной установки сердечника составного валка. Валки гладкой или зубчатой поверхности обрабатыванию различных видов руды и минералов.



Модель Производительность, т/час Эл. мощность,
кВт
Скорость валов,
об/мин
6 мм 13 мм 19 мм 25 мм 38 мм 50 мм
PGTO 610x400 12-15 25-30 40-45 50-60 60-70   30-45 80
15-20 35-40 50-60 70-80 80-100   45-75 70
20-25 40-50 60-70 85-100 110-140 140-150 90-130 53

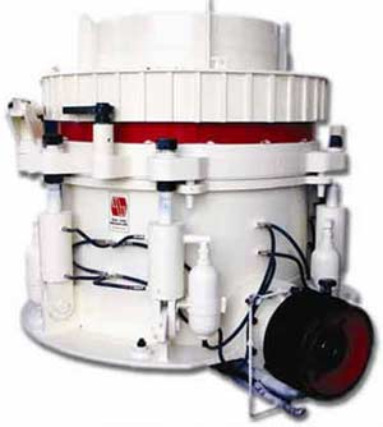

Конусные дробильные установки гидравлические серии PYH



Серия конусных дробилок с единственной запатентованной втулкой эксцентрического дизайна вращающегося стационарного вала. Утолщенный главный шахтный ствол является подходящим при сверхмощных ударных условиях. Тяжелый отсек, специально сконструированный в соответствии с частями основной трубы и ее соответствующая скорость, может резко поднять коэффициент дробления, производительность и повысить процентное содержание кубовидного продукта в конечном дробленом материале. Ступенчатое дробление считается новым поколением для замены традиционной пружинистой конусной дробилки в современной добывающей промышленности. Технические характеристики:



Модель Конфигурация
полости
Минимальная ширина
разгрузочной щели, мм
Размер куска исходного
материала, мм
Эл. мощность,
мм
Вес,
т
PYH-2 X 13 95 160 11
Z 16 120
C 19 190
PYHD-2 Z 6 54
C 10 76
PYH-3 X 13 105 220 15.4
Z 16 150
C 19 215
CC 25 230
PYHD-3 X 6 25
Z 8 54
C 10 76
PYH-5 X 16 135 440 29.6
Z 22 210
C 30 290
CC 38 330
PYHD-5 X 8 40
Z 10 56
C 13 95
PYH-8 X 16 215 600 70
Z 25 265
C 32 350



Производительность



Размер разгрузочной щели (мм)
Производительность (т/час) Модель 6 8 10 13 16 19 22
PYH-2 55-75 60-90 80-115 110-145 130-170 140-180 150-190
PYH-3 80-95 100-130 110-140 145-185 175-220 190-240 200-260
PYH-5   140-170 170-220 225-290 270-350 310-400 335-430
PYH-8         370-500 420-540 450-590


Габариты (мм)



Размер PYH-2 PYH-3 PYH-5 PYH-8
А 285 271 435 720
В 1160 1380 1760 2225
С 1647 1834 2207 3335
D 910 1080 1506 1850
Е 545 660 883 1130
F 920 1025 1400 1950
G 1599 1770 2340 3500
Н 1260 1460 1990 2350

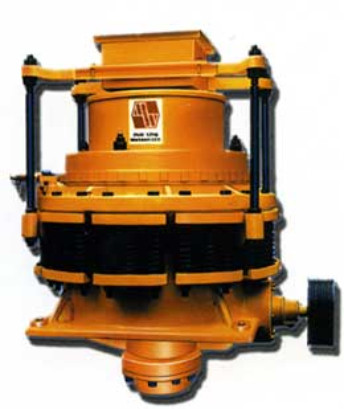

Конусные дробильные установки пружинного типа серии PY



Дробилка Серии PY является подходящей для среднего и мелкого дробления различного вида руды или горной породы коэффициентом твердости 5-16. Ее конструкция состоит из таких основных частей как корпус, регулировочное кольцо, система привода и регулировочная втулка, вместе с электрическим оборудованием и смазочным устройством вспомогательных частей.

Электрический двигатель приводит в движение регулировочную втулку с помощью конического зубчатого колеса для колебания верхней части дробилки. Опорное кольцо и корпус иногда приближаются, иногда отходят друг от друга с тем, чтобы дробить и выпускать руду.

Соприкасающиеся поверхности между вспомогательной втулкой и корпусом плотно сжато пружинами. Когда не подлежащий дроблению предмет попадает в отсек дробления (такие как кусок металла и др.), компрессия этих пружин позволяет наполнить корпус, предотвращая повреждение.

Поверхность отсека дробления облицована стальным высокомарганцовистым слоем. Выпускное отверстие регулируется гидравлическим способом или вручную. Дробилки этой серии, имеющие надежность в конструкции, высокую продуктивность, простоту сборки и низкие эксплуатационные затраты, широко используются как внутри страны, так и за рубежом.



Модель Диаметр конуса,
мм
Ширина загрузочного
окна, мм
Максимальный размер
сырья, мм
Разгрузочная
щель, мм
Производительность,
т/час
PYB 600 Ф600 75 65 12-25 20-40
PYD Ф600 40 35 2-13 12-23
PYB 900 Ф900 135 115 15-50 60-105
PYZ Ф900 70 60 8-20 30-75
PYD Ф900 50 40 3-13 18-60
PYC 1200 Ф1200 235 200 30-50 120-200
PYB Ф1200 170 145 20-50 110-200
PYZ Ф1200 115 100 10-25 55-135
PYD Ф1200 60 50 5-15 35-110
PYC 1750 Ф1750 300 300 50-60 350-450
PYB Ф1750 250 215 25-60 280-480
PYZ Ф1750 215 185 10-30 115-320
PYD Ф1750 100 85 5-15 75-230
PYB 2200 Ф2200 350 300 30-60 590-1000
PYZ Ф2200 275 230 10-30 200-580
PYD Ф2200 130 100 5-15 125-350

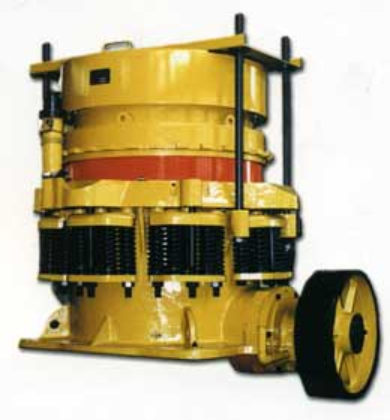

Конусные дробильные установки серии GD



Дробилки Серии GD специально сконструированы для производства мелкозернистого материала и песка, которая может экономично перерабатывать породу, руду, неметаллический материал в различный подходящий продукт. Это идеальная машина для производства песка. Технические характеристики:



Модель Максимальный размер сырья (мм) Эл. мощность,
кВт
Вес,
т
Для производства
в открытом цикле
или формовки материала
Для закрытого
производства ( 6мм)
Для производства
песка
GD915 38 32 19 75 12
GD220 51 38 32 160 35.2


Производительность



Модель Открытый цикл (т/ч) Закрытый цикл (т/час) Песок
9 мм 6 мм 5 мм 3 мм 2 мм 1,6 мм 1 мм 0,8 мм
GD915 58-68 54 45 32 27 20 16 14 9 18-22
GD220 110-115 95 73 50 41 36 27 23 15 30-36

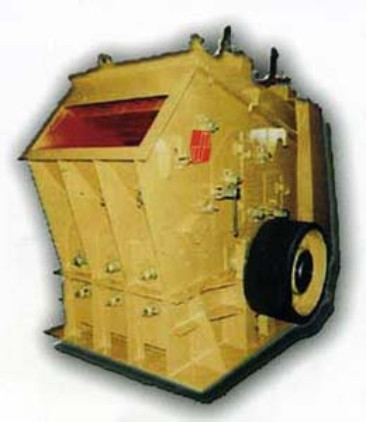

Роторные дробильные установки HSI серии PWC-B



Роторная дробилка серии PWC-B производится в соответствии с импортированной технологией из Великобритании и собственными разработками, применяется в шахтах, карьерах и при строи-тельстве дорог.



Дробилка PWC-B имеет широкие возможности, гарантирует высокую продуктивность.

  • Низкое потребление электроэнергии
  • Высокое качество продукции
  • Высокая пропускная способность





Модель PWC-B
0808
PWC-B
0808-2
PWC-B
0812
PWC-B
1010
PWC-B
1310
PWC-В
1314
PWC-B
1614
PWC-B
1621
Диаметр ротора (мм) 800 800 800 1000 1300 1300 1600 1600
Ширина ротора (мм) 800 800 1200 1050 1050 1400 1400 2100
Загрузочное окно (мм) 830x294 830x294 1230x294 1080x400 1170x490 1520x490 1430x600 2140x600
Максимальный размер сырья (мм) 200 200 200 300 350 350 400 400
Производи-тельность (т/час) 20~30 20-30 30-45 50-100 70-120 100-160 130-220 160-300
Мощность эл. двиг. (кВт) 37-55 37-55 55-90 75-110 110-160 160-200 185-250 200-280
Вес (т) 5,15 4.64 6.85 12.70 16.30 19.20 30.00 35.70

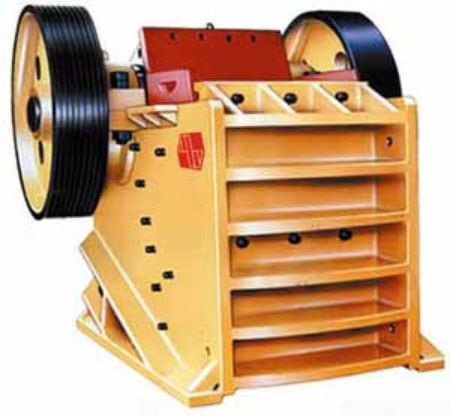

Щековые дробильные установки серии PE



Щековая дробилка серии PE, производимая нашей компанией, сконструирована для использования в шахтах, карьерах и в других промышленных направлениях.

Технология основана на базе опыта эксплуатации внутри страны и за рубежом и гарантирует надежность и высокую продуктивность.

Диапазон размера загружаемого материала (максимальное сопротивление сжатию 300 МПа) от 210 до 1200 мм.

Первичная щековая дробилка является оптимальным оборудованием для использования при первичном дроблении.





Серия РЕ Загрузочное окно (мм) Разгрузочная
щель, мм
Производительность,
т/час
Мощность эл.
двигателя, кВт
Вес,
т
Ширина Длина
РЕ-250х400 250 400 20-80 5-20 15 2.80
РЕ-400х600 400 600 35-100 15-60 30 6.70
РЕ-500х750 500 750 50-120 50-120 55 11.10
РЕ-600х900 600 900 75-180 65-190 75 17.20
РЕ-800х1100 800 1100 90-220 140-320 110-132 29.50
РЕ-900х1200 900 1200 95-240 160-450 110-160 46.00
РЕ-1200х1500 1200 1500 150-300 430-880 160-250 79.00
РЕ-1400х1800 1400 1800 185-300 500-1100 250-315 120.00
PED-600x900 600 900 150-200 200 75 16.60
PED-750xl060 750 1060 100-200 130-255 90 27.70
РЕХ-100х600 100 600 7-20 3-15 7.5 1.00
РЕХ-150х750 150 750 10-40 8-35 15 3.00
РЕХ-200х1000 200 1000 10-40 12-50 22 5.30
РЕХ-250х750 250 750 15-70 13-50 22 4.50
РЕХ-250х1000 250 1000 15-70 16-75 30 6.70
РЕХ-250х1200 250 1200 15-70 20-60 37 8.70
